混凝土压力泌水仪
时间：2014-09-02 点击：(5950)
混凝土压力泌水仪详细内容
主要用于骨料粒径不大于40㎜的混凝土拌合物压力泌水测定。产品符合JC473标准要求。
技术参数：
压力表最大量程 6Mpa
缸体活塞直径 125㎜
净重 ≈15㎏
混凝土压力泌水仪主要用于测试泵送砼在一定压力状态下的泌水量，并进而计算泌水率比。
主要特点
具有测值准确、操作简便、体积小、重量轻、脱模方便等特点。
主要结构组成

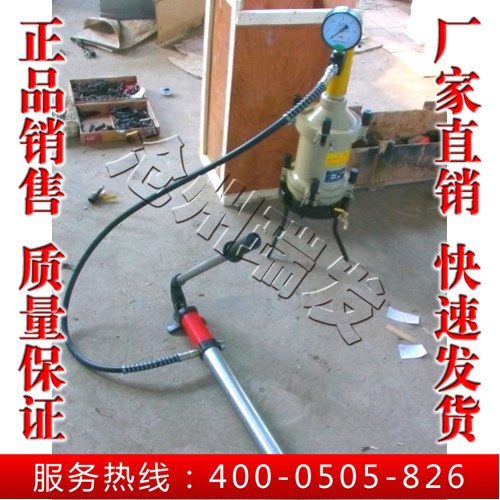

混凝土压力泌水仪主要由液压千斤顶、压力表及上盖活塞、试料筒、底座等组成。
维护与保养
1、每次试验结束后，要将混凝土压力泌水仪用水冲洗并擦干，如长期不用，用将无油漆的零件表面涂油防锈。
2、在安装时，试料筒不得倒置，其下端外侧涂少许润滑脂，以使其能顺利插入底座，并与“0”形圈密封。
3、如油泵却油致使压力上不去，可将油泵后盖打开，按下内六角螺栓，加入20号机油，重新装好即可。
使用方法
1、打开上盖，将需要测试的砼拌合物装入试料筒内，用捣棒由外围向中心插捣25次，加上活塞，并将活塞的出气孔螺丝拧下，压下活塞至刚接触混凝土表面，拧紧出气孔螺丝，盖好上盖扳紧螺母，接好手动泵与千斤顶的快速接头（详见结构简图）
2、接顺时针方向拧紧手动蹦回油阀，扳动手动泵手柄，将油压加至30mpa(压力表显示值），此时活塞对砼拌合物的压强为3.0mpa.
3、当油压达到30Mpa时，立即打开泌水阀门，，并将泌水接入1000ml量筒内，同时开始计时，并在10秒和140秒分别读取泌水量V1和V140、作为计算泌水率的基本数据。
4、取得数据后，按逆时针方向拧松回油阀，使系统卸压，取下上盖和试料筒，将试料筒安放在脱模器（随机附件）上，盖好上盖，拧紧两个螺母。在按顺时针方向拧紧回油阀，给千斤顶加压至砼及活塞自动脱落，拆下上盖和试料筒，拧松回油阀，人工压回千斤顶活塞，一次试验结束。
维护与保养
1、每次试验结束后，要将仪器用水冲洗并擦干，如长期不用，用将无油漆的零件表面涂油防锈。
2、在安装时，试料筒不得倒置，其下端外侧涂少许润滑脂，以使其能顺利插入底座，并与“0”形圈密封。
3、如油泵却油致使压力上不去，可将油泵后盖打开，按下内六角螺栓，加入20号机油，重新装好即可。
压力泌水仪千斤顶使用方法
1、将油泵橡胶管上的快速接头套向后拉，再与千斤顶的接头配合、然后分别旋紧油泵及千斤顶的回油阀杆，将手柄上下拉压，即使用。工作后将上述螺钉同时放松使其恢复原状。
2、油泵如需加油，应卸下尾部的橡胶盖和M8内的六角螺钉，露出油管即可加油，油液必须清洁。
3、利用接长管作多项举时，根据需要选用适当的长度和顶头。
a� (:e�nI �E -bidi-font-family:宋体;color:#323232; mso-font-kerning:0pt'>旋动调节螺塞使压力表指针对准刻度零线。
将钮子开关1置于调整位置，将钮子开关2置于正转位置，按工作按钮后试料容器在2秒钟后开始上升，待停止以后即可调整。调节时拧松调节螺套，将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动工作按钮，试料容器继续上升即开始贯入运动，此时压力表即有示值，并逐渐增大，10秒钟以后试料容器升高25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完毕。
作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当听到钢球的弹跳声时，贯入点位置的变换已完成，随即将手柄换回原位，以后变换只需重复如上动作。贯入针位置分内外两圈，外圈点，内圈点，如一圈贯入点已使用完，必须转动仪器上部手柄180°，将贯入针位置换到另一圈，这时亦有钢球弹跳定位。
当贯入测试点在外圈时，变化测点只需推动手柄一次，如贯入点在内圈，变换它则需推动手柄两次。
在测试过程中应经常注意压力表指针起始时是否在零点，如不在零点应调零。
在不需调整贯入针高低时(用同一个试料容器及没有更换贯入针进行连续测试时)，可将钮子开关置于“自动位置”，这样在以后的测试中只要按“启动”按钮一次，即自动作一次测试循环，历时30秒。在测试过程中，如发生贯入针与试件顶死，请把钮子开关2置于反转位置，按工作按钮，使贯入针上升，与试件脱离。
贯入针有20mm2、50mm2、100mm2截面三种规格。100mm2用于作初凝试验，终凝试验时需换用20 mm2贯入针。
压力表的表面上有内外两圈刻度，内圈为0-1.6MPa，指示油腔内油液的压强，供压力表改装校验和装指针对零用。外圈刻度指示贯入针所受的作用力。力值除以贯入针截面面积，即为贯入阻力（在表面外圈刻度上有两处粗红线表示）：350N刻线对应初凝贯入阻力（即3.5MPa，此时用100 mm2贯入针）；560N刻线对应终凝贯入阻力（即28MPa，此时用20 mm2贯入针）。
使用日久，旋动调零螺塞到极限位置而不能将压力表指针调到零点，这是由于密封空腔内油液难免有泄漏，油液逐渐减少所致，此时必须添加油液，用普通机油即可，冬令期间以粘度较小为宜。
加油时首先拧开调零螺塞顶上的加油螺塞，然后将调零螺塞旋高至适当位置，从螺孔中将油加入，特别要注意不能将空气混入，加油至孔口，最后将加油螺塞拧上，挤出多余油液，拧紧，擦干即可。
年检不能拆下压力表，送检必须整机校验，用户可向我厂购买检验工具。
五、仪器的维修与保养
1.仪器使用完毕各部必须擦拭干净，并在非油漆的金属表面上油以防锈蚀。
2.仪器的底盘有油杯，使用一段时间以后必须向油杯内注入一些润滑油，以利升降套升降润滑。 备注：为避免运输齿轮箱内润滑油翻出，出厂前一般不加油，请用户在使用前加入以利使用。
3.密封件、轴承规格表：
