振动台法试验装置 最大干密度试验装置 土工振动台法试验装置 水利振动台法试验装置

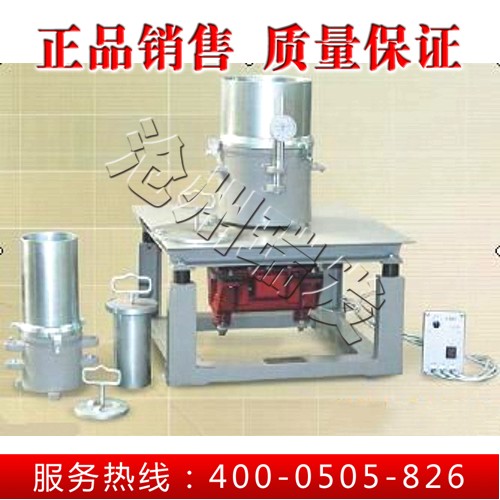

本试验装置按照公路土工试验和水利工程试验规程标准研制，用于测定无粘性自由排水粗料土、巨料土、（包括堆石料）的最大干密度，本产品具有结构紧凑，使用方便等优点，广泛用于施工现场 实验室及科研单位。
二、技术参数
1.、采用变频器，数字控制
2.、振动台面尺寸：600x600mm（ 公路土工试验） 762x762mm （水利工程试验）
3、.频率振动：0---60HZ 可调
4、双振幅：0---2mm 可调
5、整机重量：300Kg
三、1、（公路土工试验）试料质量及仪器尺寸：
|
土料
最大尺寸
（mm）
|
试料
质量
（kg）
|
试桶尺寸
|
套筒
高度
（mm）
|
装料工具
|
|
容积
（cm3）
|
内径
|
|
60
40
20
10
5 或<5
|
34
34
11
11
11
|
14200
14200
2830
2830
2830
|
280
280
152
152
152
|
250
250
305
305
305
|
小铲或大勺
小铲或大勺
小铲或大勺 Ф25mm 漏斗 Ф25mm 漏斗
|
2、（水利工程试验）试料质量及仪器尺寸：
（1）土料尺寸：小于60mm
（2）大钢桶内径300mm, 试桶高340mm,小钢桶内径200mm,高230mm。
四、其它配套工具（由用户自配）
1、百分表及支架（或深度尺）：表分表量程至少50mm 以上，分度值 0.025mm
2、台称：量程 50Kg，感量 6g
3、起吊机：起吊重量至少 180Kg
4、标准筛：60mm 40mm 20mm 10mm 5mm 0.074mm
5、 其它工具：加厚底板提手、烘箱、金属盘、小铲、大勺及漏斗、 橡皮锤、秒表、直钢尺、试筒布套等。
五、试验方法（干土法）
1、充分搅拌烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。测定并记录空试筒质量。
2、用小铲或漏斗将任一份试样徐徐装入试筒，并注意使颗粒分离程度最小（装填宜使振毕密实后的试样等于或略低于筒高的1/3）抹平 试样表面。然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。
3、放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。卸下加重底板把手。
4、将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。
5、设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或在振动频率 60Hz 下的垂直双振幅为 0.35mm。 振动试筒及试样等，在 50Hz 下振动10min；在 60Hz下振动 8min。 振毕卸去加重块及加重底板。
6、按本规程 2—5 步骤进行第二层、第三层试料振动压实。但第三层振毕加重底板不再立即卸去。
7、卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压
8、加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。
