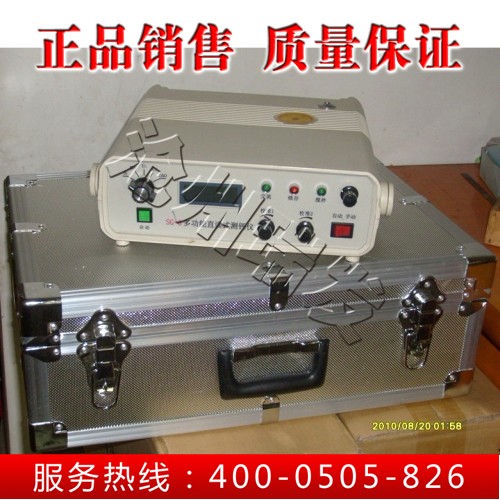

SG-6多功能直读式测钙仪
本仪器既能测量石灰剂量和水泥剂量又能测量石灰中的有效氧化钙含量。同时，该仪器还可以作为标准的离子电位计，用作电化学研究或者更换离子选择电极后，用作其他离子的测定研究。本仪器采用16位A/D转换器，高输入阻抗的设计，数据稳定，可以输入任意离子选择电极。标定数据可以存储在仪器内部，无需重复标定。
一、SG-6多功能直读式测钙仪技术指标
1、测量范围及误差：
（1）石灰剂量：6.0％～14.0％，绝对误差不大于0.4％
（2）水泥剂量：3.0％～10.0％，绝对误差不大于０.４％
（3）有效氧化钙含量：20％～80％，绝对误差不大于２％
2、分辨率
（1）石灰剂量：0.1％
（2）水泥剂量：0.1％
（3）有效氧化钙含量：1％
3.功耗：10W
4、重量：3Kg
5、体积：280×120×300mm
6、使用条件：环境温度5～３５℃
相对湿度小于80％
7、电源：AC220伏±10％
二、SG-6多功能直读式测钙仪操作说明
测量石灰剂量之前，需要配制二个已知石灰剂量的校准溶液对仪器进行校准。“校准溶液1”定为6.0%，“校准溶液2”定为14.0%。
测量水泥剂量之前，需要配制二个已知水泥剂量的校准溶液对仪器进行校准。“校准溶液1”定为3.0%，“校准溶液2”定为10.0%。
测量有效氧化钙含量之前，需要配制二个已知有效氧化钙含量的校准溶液对仪器进行校准。“校准溶液1”定为20%，“校准溶液2”定为80%。
对仪器校准后，校准数据存储在仪器内部非易失存储器中，关闭电源后数据不会丢失。
由于电极的在放置或使用后曲线发生变化，并且容易受到温度影响，所以，当下次再测量时，需要重新校准。如果电极放置的时间短，并且精度要求不高时，可以不需再次校准。
仪器开机后，LCD显示软件版本后，进入“mV”电位计功能，LCD显示当前输入电压。按“功能选择”键，可以在“mV电位计”，“C1石灰剂量测量”，“C2水泥剂量”，“CaO氧化钙测量”之间切换。
在任何功能状态下，按下“启动/停止”可以开关搅拌电机，当搅拌启动后，按“调速”键可以切换搅拌速度。
搅拌采用的是磁力搅拌方式，烧杯中需要放入铁质的搅拌子，仪器内部产生旋转磁场，带动搅拌子转动。仪器随机配备了5个搅拌子，当搅拌子丢失，可以采用铁丝截取合适的长度代替。
仪器校准：
以下以例子说明CaO的校准方法，其他功能的校准，请用户参考本节自行操作。注意，进行校准之前，需要确保电极合格。参看第三节的'）仪器'）和电极性能自查。
1） 打开仪器电源，连接Ca离子选择电极和参比电极。
2） 按下“校准”键不释放，等待LCD显示“CAL”，并且四个功能指示灯都亮，立即释放“校准”键，此时仪器已经进入校准模式。
3） 连按“校准”键三次，选择“CaO功能”。
4） 将两个电极置于20%CaO的标准溶液中，启动搅拌，等待1分钟，LCD显示数据趋于稳定不变，然后按下“写校准1”，LCD的“C1”处的三角指示符号显示出来，说明，20%的CaO标准电位值已经写入仪器
内部。
5） 取出电极，使用吸水纸擦干电极表面，更换80%的CaO溶液，启动搅拌1分钟，等待LCD显示数据稳定不变，然后按下“写校准2”，LCD的“C2”处的三角指示符号显示出来，说明80%的CaO标准电位值已
经写入仪器内部。
6） 按下“功能选择”键，仪器返回测试模式中的mV电位计功能，LCD显示“TEST”后开始显示当前电压值。
7） 按“功能选择”键，选择“CaO氧化钙”测量功能，如果LCD显示的CaO浓度不等于80%，则需要重新校准。如果等于80%，则更换为20%的CaO溶液，检查测量是否显示20%，如果都正确，说明校准完成，
否则，继续重试以上步骤。
测量Ca+含量
完成电极校准后，按下“清零”键，等待1秒钟清零完毕，将电极置于被测溶液中，放入搅拌子，按下“功能选择”选择所需的功能，将烧杯放置在仪器上盖“烧杯位置”处，按下“自动测量”，仪器开始启动搅拌，60秒后停止搅拌，等待20秒后，测量数据被锁定，此时LCD显示值为测量值。测量完毕，按下“打印”键，打印机输出测量结果。注意：仅仅SG-8型具备打印功能。
操作说明：
1）功能选择。用于选择不同的测量功能，分别在mV电位计，C1石灰剂量，C2水泥剂量，CaO之间切换。功能选择键会解除数据的锁定功能。
2）校准。按下校准键3秒钟，仪器进入校准状态，在校准状态下，轻按校准键，用于切换需要校准的功能项。此时操作写校准点1，写校准点2有效。
3）自动测量。按下自动测量后，自动启动搅拌，60秒后，搅拌停止，再过20秒，显示数据锁定不再变化。在数据锁定状态下，按下功能选择键切换功能可以解除锁定。
4）清零。当前电压清零，该功能仅仅在mV电位计下用于清除当前电压零点，用于自动显示两次测量的电位的差值。
5）打印。用于打印当前试验结果。操作前确认已经正确连接了打印机电源，数据线，并确保打印机正确安装了打印纸和色带，并处于联机状态。
6）启动/停止。搅拌电机的启动与停止。
7）调速。搅拌电机调速，可以在3档速度中来回选择。
8）电源。仪器电源开关。
三、SG-6多功能直读式测钙仪电极性能自查：
要得到准确的测量结果必须要有合格的仪器、合格的电极、合格的溶液和正确的操作，操作者除了要学会正确操作和仔细配制各种溶液外，还需要判断仪器和电极是否合格。这里电极的自查方法，参照试验方法中的溶液配制方法，用0.1mo1/L的NaCl溶液代替蒸馏水配制10-1、10-2两种氯化钙溶液。仪器置“mV”功能下，用活化好的电极，分别测量两个溶液的电位E1、E2。|E1-E2|应大于25mV。如果不满足上述条件，则说明需要更换电极。仪器和电极的自查不必每次测量都进行。只有在以下情况才需检查：（1）新购置的仪器或电极；（2）当测量中有故障，需要判断仪器或电极是否工作正常时；（3）仪器或电极长时间放置后。
四、SG-6多功能直读式测钙仪测量故障检查
在实际测量中由于种种原因在校准仪器测量中会出现故障。这里介绍出现故障后的检查步骤和判断故障可能产生的部位。
本测量体系可分为控制器、电极、溶液三部分，分别检查就能判断故障发生在哪一个部位，然后再具体分析，排除故障。
检查步骤如下：
1、仪器开机后，显示一个非零的电压值，按下清零键，清零后，零点不再飘移，说明仪器正常。
2、检查电极，电极容易出现的故障是：
（1）钙电极未注入内充溶液；或注错内充液。
（2）钙电极内充液太少，内参比电极未侵入溶液
（3）钙电极端部的薄膜脱胶，内充溶液泄露，或白色薄膜变黄、变黑。
（4）甘汞电极内充液面低于甘汞芯。
（5）甘汞电极内充液变黄、失效。
（6）甘汞电极注错内充液。
3、控制器和电极检查后未发现问题但故障仍有，这时可用50ml烧杯加入当地自来水30ml左右，置仪器顶部烧杯位置。仪器先不连接电极，选择功能“mV电位计”，按下清零键，然后仪器连接电极并将电极侵入自来水中。此时仪器应显示-15～-50mV左右是负值。如果数字相差太多或出现正值。则表示电极已坏，应更换电极。如果显示数字正常而故障依旧则说明电极侵入的溶液有错，应重新配制溶液。用“校准溶液”校准仪器前在做如下检查：仪器和电极断开，关闭搅拌，按下“清零”键，等待清零结束。将电极浸入校准溶液中，在石灰剂量中，电极在6.0%校准溶液中仪器显示正几十毫伏。在14.0%校准溶液中显示数比6.0%的显示数大于7～10毫伏。在水泥剂量测量中，电极在3.0%校准溶液中仪器应显示正几十毫伏。在10.0%校准溶液中显示数比3.0%的显示数大10～15毫伏。在氧化钙含量中，电极在20%校准溶液中仪器应显示正几十毫伏。在80%校准溶液中显示数比20%的显示数大15～20毫伏。
下面列举用户常遇到的故障现象：
1. 现象：电极在“校准溶液1”中仪器置“mV电位计”，显示数大于正几十毫伏，或显示“1”，或出现负值。
原因：1、钙电极脱胶或损坏。2、甘汞电池损坏。3、电极内充液加错。4、汞电极液面下降。
措施：原因3、4重加内充液。原因1、2更换电极
2. 现象：校准后，仪器显示数据为固定的校准溶液1或者校准溶液2的值
原因：仪器输入头故障信号输不进。
措施：仪器内部输入接口断线，打开机箱，将断线焊接上。
3. 现象：测量和校准过程中仪器显示不稳定或漂移大
原因：1、空气湿度太大。2、仪器受潮。3、电极老化。
措施：原因1、2用电吹风吹干输入头或打开仪器上盖用电吹风取潮。原因3更换电极。
五、仪器及其附件清单
SG-6型多功能直读式测钙仪装箱清单：
1.SG-6型多功能直读式测钙仪 1台
2.产品合格证 1份
3.使用说明书 1份
4.电极夹 1只
5.电极夹固定杆 1根
6.钙离子选择电极 1只
7.232型甘汞电极 1只
8.搅拌子 5只
9.仪器电源线 1根
10.20%和80%的CaO校准溶液 各3瓶
11.电极补充液CaCl2 1瓶
12.电极补充液饱和KCl 1瓶
13. 吸管 1个
|
