一、概述：
该机为HZ系列金刚石工程钻机之一，采用汽油发动机为动力（本田或雅马哈）起动快捷，运转可靠，适用于无电力场所和较大口径的工程钻孔。
二、主要用途：
HZ-20型工程钻机采用高速切割技术，与薄壁金刚石钻头配套，广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域的钻孔与取芯。在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。安装大型机器设备钻地脚螺栓孔。安设桥梁扶手及交通安全防护栏杆钻孔。
三、主要特点：

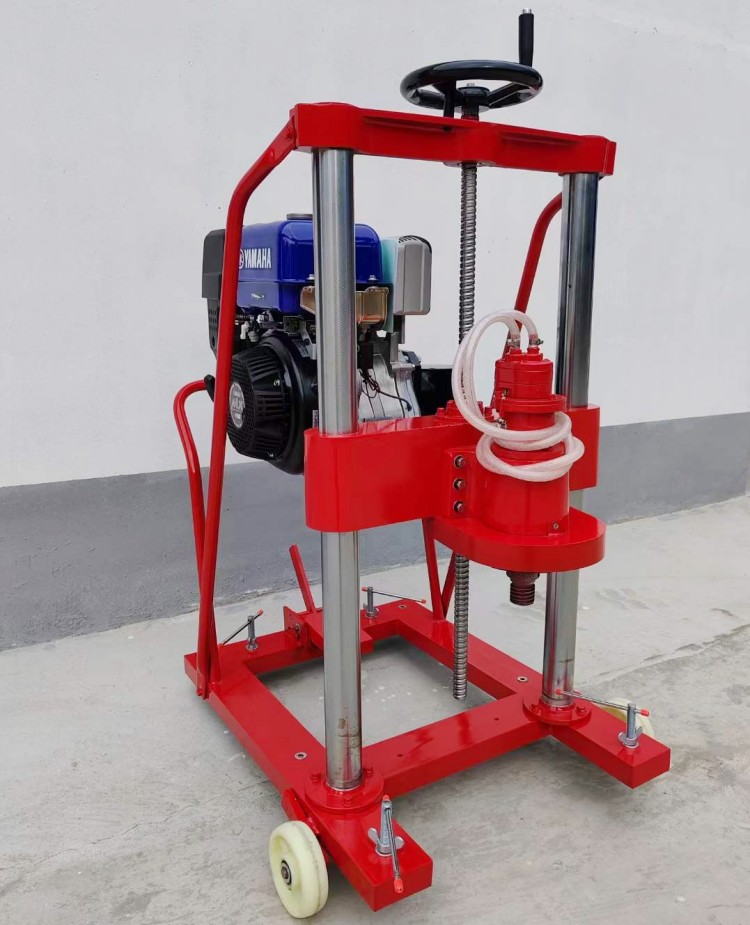

采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行轮，移动方便。采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量好，芯样完整光滑、震动小，对建筑物无损害。
四、主要技术参数：
1、最大钻孔直径：200mm
2、最大钻孔深度：700mm（使用加长杆或加长芯管时可达1500mm）
3、输出转速：800-1200转/分
4、功率：5.5马力 9.0马力 13马力（本田或雅马哈汽油机）
5、机重：110千克。
五、操作过程：
1、使用前的准备工作
加入93#无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为准。在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。
2、准备好水源。
3、检查各部位螺丝是否松动。
4、安装
钻头对孔位后，把三个行走轮搬起，让底座落到地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可将钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机，钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。
5、开孔
以上作业做好后，即可开孔作业，装上钻头，起动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气襄把水吸入水泵，水泵上水后把水桶放在地面即可。油门调至最大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要诀：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧坏钻头和水封。
6、正常钻入
当开孔钻进2-3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。
7、终孔
到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。
|
