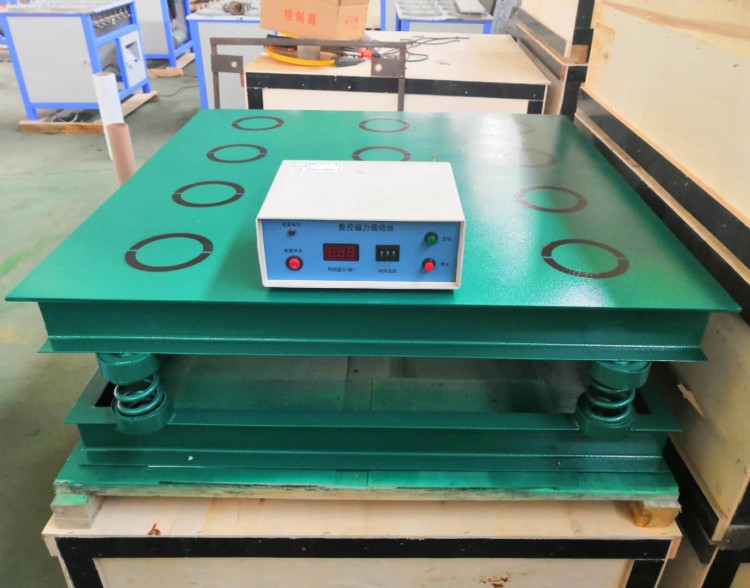

一、产品简介：本产品是采用偏心振动、电磁吸力原理对试件进行振动和吸附的装置，主要适用于砌墙砖抗压强度试验试样制备振动环节，同时也适用于其它样品的振动。砌墙砖振动台主要由磁盘、台面、底架、振动器、弹簧等部件组成，同过焊接组成一体，振动器位于台面底部中心位置。起着振实振稳的作用。
执行标准：GB/T25044-2010《砌墙砖抗压强度试样制备设备通用要求》
二、技术参数
1、 振动频率：2850r/min
2、 最大吸力：750N
3、 电源电压：380V
4、 功 率：2.0KW
5、 振 幅：（0.5±0.1）mm
6、 总 重 量：285kg
7、 外形尺寸：（1000*1000）mm
三、砌墙砖振动台安装与使用：
1、无需打地基，但放振动台地面一定要平整，以免偏心振动数据不准。
2、动力电压380V（三火一零），必须接好地线，并经常检查振动器上螺栓有无松动。
3、按技术要求必须平底试模上台，放置要与台面相对称，使负荷平衡，并且注意定点磁位置。若无平底试模要先将试模地面打磨后装料再置于台面上（但效果仍不及平底试模）。
四、砌墙砖振动台时间控制器使用说明：
1、砌墙砖振动台使用方法：
a、按仪器标示输入输出线对应接好（380V）。设定时间的拨码开关定到所需数值。单位是“秒”。
b、开启电源开关，指示灯亮，计时显示器为“0”说明仪器工作正常，处于等待状态。
c、按启动按钮，这时振动台开始工作，当显示时间与设定时间相等时，仪器便自动停止，既而制动，时间约为15秒工作完成。
d、如再工作，需再按下启动按钮即可。如运动中需停机，需按“暂停”按钮，仪器便自动制动。
2、砌墙砖振动台注意：
a、电源电磁电机输出输入线不要接错。
b、停机制动过程中，严禁启动，制动完毕后方能启动，以免损坏机器。
c、使用过程中，若连续运输时间过长，易出现台面温度过热现象，应停机散热后方可继续工作，否则易损坏磁盘电磁效应。
d、在仪器运行当中，不能拨动拨码开关，以免影响定时精度。
e、振动完毕后应关闭仪器电源以防误动。
|
