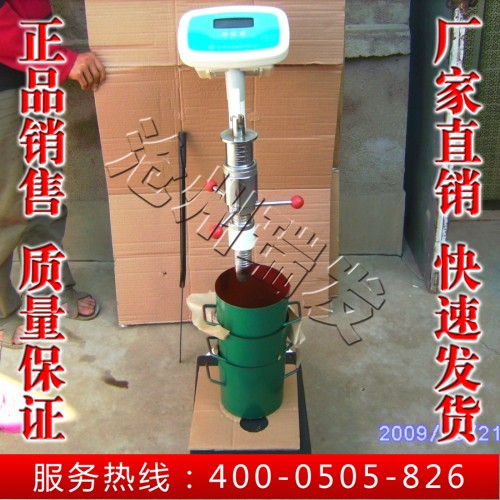

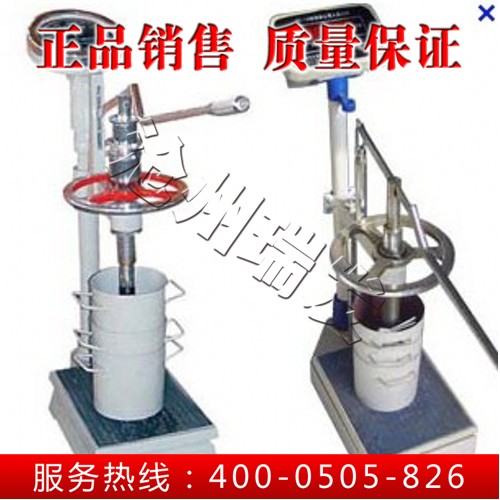

手动混凝土贯入阻力仪详细内容
本仪器适用于测定混凝土物的凝结时间。
技术参数：
最大测量值:1000N
刻度盘分度值:10N
测针长度:100mm
针头圆面积:100m2，50m2，20m2
使用说明书
是测定砼拌合物初凝与终凝的时间的仪器。塑性砼拌合物用5mm的筛从拌合物中筛取砂浆、并拌合均匀，将砂浆分别装入三只砂浆筒经振捣(或插捣35次)使其密实砂浆表面应低于筒口约10mm，编号后置于温度20±3度的环境中以待试验。在其它较为恒定的温度中进行试验时，应在试验结果中加以说明。试验用砂浆允许按混凝土中砂浆的配合比称料，用人工或机械充分拌合制取，从砼拌合完毕起经2h开始做贯入度测试。测试前5分钟在砂浆筒底一侧垫高合适高度，使筒倾斜，吸去表面泌水，测试时砂浆筒置于测试平台上,读记砂浆与筒合重作为基数，然后将测针端部与砂浆表面接触，按动手柄，徐徐加压经10秒，使测针贯入砂浆深度25mm时读记表盘压力值，此值扣除砂浆和筒合重值后即为贯入压力（F）。每只砂筒每次测1-2个点，此后每隔一小时测一次，或根据需要规定测试的间隔时间，测点间距应大于20mm。在临近初凝及终凝时应适当缩短测试时间加密测点，如此反复进行直至贯入阻力大于28MPa为止，测试过程中，需根据砂浆的凝固情况，参考下表规定适时更换测针。
贯入阻力(Mpa) 0.2---3.5 3.5--20 20---28
测针截面积(mm)2 100 50 20
为了便于计算贯入阻力(Mpa)得出下列算式：
P=F/S
式中：P-------贯入阻力(Mpa)
F-------贯入深度达到25mm时的压力(N)
S-------贯入测针截面积(mm)2
以三个测值的平均值作为试验结果，以贯入阻力为纵坐标，测试时间为横坐标，绘制贯入阻力时间关系曲线，以3.5Mpa及28Mpa划两条平行横坐标的直线，直线与曲线交点横坐标值即为初凝与终凝时间。
一、操作方法
1、{a}790{/a}是测定砼拌合物初凝和终凝的时间，取砼拌合物代表样，用5mm的筛尽快从拌合物中筛取砂浆，并砂浆均匀分别装入三个试模中
2、砂浆装入试模后，对坍落度不大于70mm的混凝土宜用振动台振实砂浆，对坍落度大于70mm的混凝土宜用用捣棒人工捣实，沿螺旋方向由外向中心均匀插捣25次，然后轻击试模侧面以排除在捣实过程中留下的空洞。进一步整平砂浆的表面，使其低于试模上沿约10mm。
3、试件静置于温度20℃±2℃或尽可能与现场相同的环境中，盖上玻璃片或湿布。约1h后，将试件一侧稍微垫高约20mm，使倾斜静置约2min，用吸管吸去泌水，以后每到测试前约5min；同上步骤用吸管去泌水（低湿或缓凝的混凝土拌和物试件，静置与吸水间隔时间适当延长）。若在贯入测试前还有泌水，也应吸干。
4、将试件放在贯入阻力仪底座上，记录刻度盘显示的砂浆和容器的总质量，根据试样的贯入阻力大小，选择适宜的测针，一般当砂浆表面测孔边出现微裂缝时，应立即改换较小截面积的测针。
5、先使测针端面刚刚接触砂浆表面，然后转动手轮，使测针在10S±2S内垂直且均匀地插入试样内，深度为25mm±2mm，记下刻度盘显示的质量增量，并记下从开始加水拌和起所经过的时间及环境温度。测定时，测针应距试模边缘至少25mm，测针贯入砂浆各点间净距至少为所用测针直径的两倍且不小于15mm。三个度模每次各测1~2点，取其算术平均值为该时间的贯入阻力值。
6、每个试样作贯入阻力试验应不小于六次，最后一次的单位面积贯入阻力应不低于28MPa从加水拌和时算起，常温下普通混凝土3h后开始测定，以后每次间隔为1h；快硬混凝土或气温较高的情况下，宜在2h后开始测定，以后每隔0.5h测一次。
7、测验结果计算：单位面积贯入阻力(MPa)，F为测针贯入深度为25mm时的贯入压为（N），A为贯入测针截面面积(mm2)。
8、以单位面积贯入阻力纵坐标，测试时间为横坐标，绘制单位面积贯入阻力与测试时间关系曲线。经3.5 MPa及28 MPa画两条平行横坐标的直线，则直线与曲线相交点的横坐标即为初凝及终凝时间。
|
