混凝土抗渗仪详细内容
混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如水工建筑，水下水中，地下和其它建筑工程，要求混凝土构筑物具有特殊的性能—抗渗性能，所谓抗渗性是指混凝土能抵水或其它液体（轻油，重油）介质在压力作用下渗透的性能。

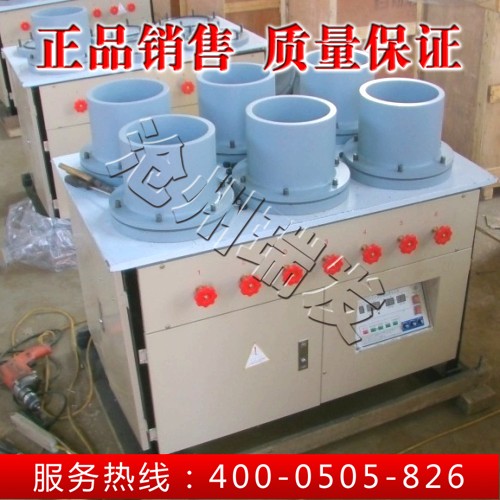

HP40型混凝土渗透仪，适用于作混凝土抗渗性能的测定和试验研究，同时也可利用它作建筑材料的透气性的测定和质量检查。
技术性能
1. 充许最大工作压力：4MPa
2. 工作方式：自动恒压
3. 一次可作试件数：6个
4. 试模几何尺寸： 上口内径 174mm
下口内径 185mm
高度 165mm
5.. 柱塞泵参数： 柱塞直径 12mm
行程 10mm
往复频率 154次/分
流量 0.11升/分
6. 电动机
型号 JLOF-0.12
功率 90W
转速 1390转/分
7. 外形尺寸：960*650*975（mm）总重：约210Kg
操作规程
1、灌水：将注水嘴的螺帽拧下，同时打开7个截门，把漏斗置于注水嘴上，将清水注于蓄水罐，观察0号控制阀放水管出水流畅，然后关闭0号控制阀，直至注满出水为止，再将螺栓装上打紧； 2、向透水箱注满清水；
3、将水泵上二升柱螺母拆下，拔出上档板及水泵柱塞，向泵内注满清水，再按原方向装上即可开机正常工作； 4、把装好试体的试模，可靠地装固在仪器上；
5、启动前先电接点压力表的两根限压指针转到０.4Mpa的位置上; 6、开泵：首先打开小水阀，关闭０号截门，直到小水口且水流成线后再打开１－６号截门，并将小水阀关闭；
7、试压从水压0.2MPa开始，以后每隔 8小时增加0.1MPa，并随时注意观察试件表面渗水情况，当六个试体的端面有3个呈现有压力水渗透时，记下此时压力值，断开电源，卸去水压。 ８、将贮水罐，管路和泵体中的水放尽，擦净试模，并涂以防锈油脂，
机器各裸露面擦净，加盖外罩；
９、减速箱内应注入一定量机油，并定期更换；
10、水泵活塞及两导柱8小时加注机油润滑一次,每次3-4滴。
fon� Q ml�nI �E color:#323232; mso-font-kerning:0pt'>电器原理图（如图二）
四、操作使用
将仪器安放在水平的平台上，试料容器中装满待测试的混凝土试料抹平后放于仪器底盘上，松开调节螺套选装上合适的贯入针。
旋动调节螺塞使压力表指针对准刻度零线。
将钮子开关1置于调整位置，将钮子开关2置于正转位置，按工作按钮后试料容器在2秒钟后开始上升，待停止以后即可调整。调节时拧松调节螺套，将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动工作按钮，试料容器继续上升即开始贯入运动，此时压力表即有示值，并逐渐增大，10秒钟以后试料容器升高25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完毕。
作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当听到钢球的弹跳声时，贯入点位置的变换已完成，随即将手柄换回原位，以后变换只需重复如上动作。贯入针位置分内外两圈，外圈点，内圈点，如一圈贯入点已使用完，必须转动仪器上部手柄180°，将贯入针位置换到另一圈，这时亦有钢球弹跳定位。
当贯入测试点在外圈时，变化测点只需推动手柄一次，如贯入点在内圈，变换它则需推动手柄两次。
在测试过程中应经常注意压力表指针起始时是否在零点，如不在零点应调零。
在不需调整贯入针高低时(用同一个试料容器及没有更换贯入针进行连续测试时)，可将钮子开关置于“自动位置”，这样在以后的测试中只要按“启动”按钮一次，即自动作一次测试循环，历时30秒。在测试过程中，如发生贯入针与试件顶死，请把钮子开关2置于反转位置，按工作按钮，使贯入针上升，与试件脱离。
贯入针有20mm2、50mm2、100mm2截面三种规格。100mm2用于作初凝试验，终凝试验时需换用20 mm2贯入针。
压力表的表面上有内外两圈刻度，内圈为0-1.6MPa，指示油腔内油液的压强，供压力表改装校验和装指针对零用。外圈刻度指示贯入针所受的作用力。力值除以贯入针截面面积，即为贯入阻力（在表面外圈刻度上有两处粗红线表示）：350N刻线对应初凝贯入阻力（即3.5MPa，此时用100 mm2贯入针）；560N刻线对应终凝贯入阻力（即28MPa，此时用20 mm2贯入针）。
使用日久，旋动调零螺塞到极限位置而不能将压力表指针调到零点，这是由于密封空腔内油液难免有泄漏，油液逐渐减少所致，此时必须添加油液，用普通机油即可，冬令期间以粘度较小为宜。
加油时首先拧开调零螺塞顶上的加油螺塞，然后将调零螺塞旋高至适当位置，从螺孔中将油加入，特别要注意不能将空气混入，加油至孔口，最后将加油螺塞拧上，挤出多余油液，拧紧，擦干即可。
年检不能拆下压力表，送检必须整机校验，用户可向我厂购买检验工具。
五、仪器的维修与保养
1.仪器使用完毕各部必须擦拭干净，并在非油漆的金属表面上油以防锈蚀。
2.仪器的底盘有油杯，使用一段时间以后必须向油杯内注入一些润滑油，以利升降套升降润滑。 备注：为避免运输齿轮箱内润滑油翻出，出厂前一般不加油，请用户在使用前加入以利使用。
3.密封件、轴承规格表：
|
