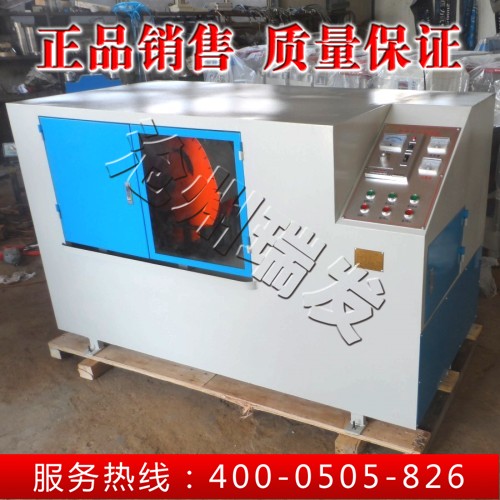

DQ-4电动锯石机
DQ系列{a}838{/a}是我厂主要产品之一，采用金刚石圆盘刀，对非金属固体进行切割取样，尤其适合各类岩矿石、砼耐火砖块以及陶瓷的切割取样，是石油、地质、煤碳、冶金、建筑学院、交通等部门制样的必备设备。
本机具有造型美观，结构紧凑、自动化程度高、全封闭、低噪音、使用方便等优点。
最大可锯高度:200mm
金刚石锯片:Ф500mm
工作形式:单，双刀切割
工作速度:自动调节
外形尺寸:600*400*880
工作原理
1、本机由导轨、切刀工作台、专用夹具、丝杠轴传动、调速电机及电气控制台等组成。整机结构紧凑、工作平稳。
2、切刀轴和切刀动力电机安装在导轨工作台上，利用三角皮带传动使切刀高速旋转。
3、电气控制系统安装在控制台内通过电缆连接各电机。
4、本机为刀片移动，工作台静止的方式，即工件固定，切刀运动。切刀工作起、终端各备有行程开关，当切刀工作运动至终端时，可自动快速后退至起端并自动停止移动。
相关仪器概述：
锯石机是涉及锯石机结构的改进。本实用新型就是针对上述问题，提供在遇到较大阻力时，不易损坏圆盘锯，生产效率高的锯石机。本实用新型包括机架，其结构要点是机架上的横向锯车的两侧分别为左侧纵向锯车、右侧纵向锯车，右侧纵向锯车的下方设置具有托架的料车，右侧纵向锯车与横向锯车之间为具有吊车的门梁，门梁的下方为支架、液压缸，横向锯车的下方为固定架、具有托架、液压缸的料车；锯车包括门架、底架，底架上的电机分别通过齿轮同机架上的齿条相啮合、通过绳索通过门架的滑轮组同底架轴上锯臂相连，锯臂上的圆盘锯同锯臂上的电机相连，锯车通过车轮固定于机架的导轨上。
|
