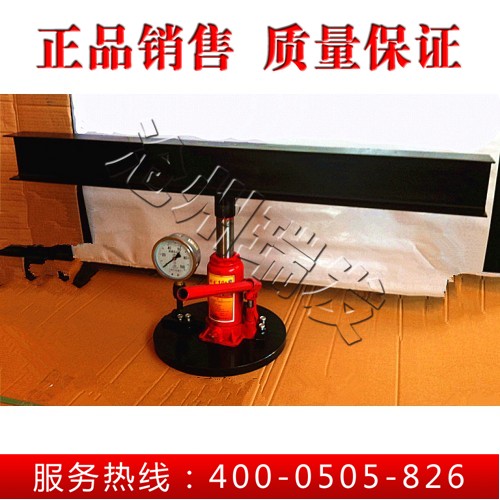

野外承载板测定仪
一、野外承载板测定仪简介：
本法适用于直接在路面上测定路基土、整层（厚度在0.8—1.0m）路面材料及路面结构层材料的回弹模量。
二、野外承载板测定仪技术参数：
最大载荷：60KN；
承载板直径：304mm ；
千斤顶行程：120mm ；
三、野外承载板测定仪使用方法：
1、将承载粱安装在后轴重10～12T的卡车后部大梁下距后轴0.8m处，并用夹紧板和紧固丝将承载梁固定好。
2、选取有代表性的测点，在应测面上撒少量的均匀的砂，放上承载板搓转，使砂分布均匀并进入抹面上的小麻坑。用手指在承绒板边缘的2～3条直线上按压，检验承载板有无翘动。
3、缓慢开动汽车，使汽车后部的承载梁的大约中间位置恰好位于承载板上方。
4、将油压千斤顶置于承载板的正中，高速不够时将垫筒（多垫木）垫在千斤顶下，使千斤顶压头和承载板对中。（也可调整千斤顶的压头部分螺杆）
5、安放弯沉仪（自备），使两台弯沉仪的测头分别安放在承载板两侧的调平丝上，同时弯沉仪的尾部安装测变形的百分表。
四、野外承载板测定仪试验方法：
1、试验方法详见交通部《公路路基层材制试验规程》JTJ075-85第94~99页。
2、试验时的荷载分级请按油压千斤顶压力标定表的数值进行。
|
