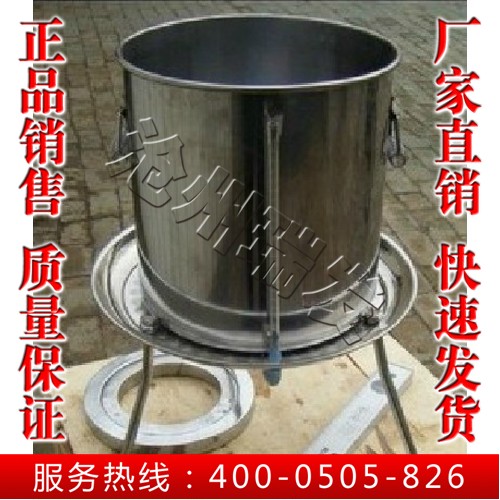

灌水法试验仪 灌水法密度试验仪
1 目的和适用范围
本试验方法适用于现场测定粗粒土和巨粒土的密度。
6．4．2 仪器设备
6．4．2．1 座板：座板为中部开有圆孔，外沿呈方形或圆形的铁板，圆孔处设有环套，套孔的直径为土中所含最大石块粒径的3倍，环套的高度为其粒径的5％。
6．4．2．2 薄膜：聚乙烯塑料薄膜。
6．4．2．3 储水筒：直径应均匀，并附有刻度。
6．4．2．4 台称：称量50kg，感量5g。
6．4．2．5 其他：铁镐、铁铲、水准仪等。
6．4．3．1 试坑尺寸
6．4．3．2 按确定的试坑直径划出坑口轮廓线。将测点处的地表整平，地表的浮土、石块、杂物等应予清除，坑凹不平处用砂铺整。用水准仪检查地表是否水平。
6．4．3．3 在整平后的地表，将座板固定。将聚乙烯塑料膜沿环套内壁及地表紧贴铺好。记录储水筒初始水位高度，拧开储水筒的注水开关，从环套上方将水缓缓注入，至刚满不外溢为止。记录储水筒水位高度，计算座板部分的体积。在保持座板原固定状态下，将薄膜盛装的水排至对该试验不产生影响的场所，然后将薄膜揭离底板。
6．4．3．4 在轮廓线内下挖至要求深度，将落于坑内的试样装入盛土容器内，并测定含水量。
6．4．3．5 用挖掘工具沿座板上的孔挖试坑，为了使坑壁与塑料薄膜易于紧贴，对坑壁需加以整修。将塑料薄膜沿坑底、坑壁紧密相贴地铺好。在往薄膜形成的袋内注水时，牵住薄膜的某一部位，一边拉、松，一边注水，以使薄膜与坑壁间的空气得以排出，从而提高薄膜与坑壁的密贴程度。
6．4．3．6 记录储水筒内初始水位高度，拧开储水筒的注水开关，将水缓缓注入塑料薄膜中。当水面接近环套的上边缘时，将水流调小，直至水面与环套上边缘齐平时关闭 注水管，持续3～5min，记录储水筒内水位高度。
