混凝土收缩膨胀仪详细内容
一、主要用途
x符合 GBJ82-85的规定，是用于测量砼试件在某一环境条件下，硬化过程中长度（体积）发生变化的专用仪器，可为建筑可研究院所、教育部门、设计和施工单位对砼的特性进行研究、教育、质量控制和检测提供可靠依靠。
二、技术参数
1、测量范围:534-545mm
2、标准杆长度:540±0.2mm
3、百分表量程：0-10mm
4、外形尺寸（长×宽×高）：670×240×180mm
5、质量：≈12kg
三、结构及功能

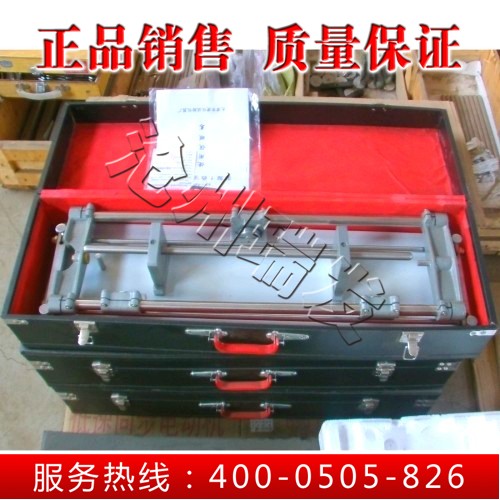

混凝土收缩膨胀仪由底座、定位立柱、可调立柱、百分表、标准杆等组成。
1、底座为钢结构部件、用于安放砼试块之用。
2、定位立柱，用于标准杆和砼试块测头左侧端的纵横向限位。
3、可调立柱，其商埠预制有3个安装百分表的通孔和帮助百分表定位的紧定螺钉。三个通孔分别距底座基准面50mm，75mm,100mm 距底座基准面50mm的孔，用于测量100×100×515规格的砼试块；距底座基准面75mm的孔，用于测量150×150×515规格的砼试块（由于试模规格只有150×150×600，应次建议使用试模缩短件，使砼试块成形尺寸变为150×150×515）。
4、标准杆，以此作为仪器的基准长度。出厂前标准杆已安装在标准杆搁架上，请不要随意拆装，以免影响标准杆中心高度的准确性。标准杆各侧面的50、75 100字样，表示该处如放在底座基准面上，则标准赶9的中心高分别为50mm、75mm、100mm.
四、x操作与使用
1、选取您所需的标准杆中心高，将标准杆左侧一端（（如结构图）靠在定位立柱凹槽内，标准杆搁架下平面紧贴底座的基准面，然后将标准杆另一端慢慢推入仪器的中心部位。
2、拧松紧定螺钉，将百分表慢慢插入您所选用的可调立柱孔内，使百分表测头与标准杆右端接触，然后拧紧紧定螺钉，使百分表在仪器上定位。读记此时百分表的刻度。
3、砼试件的安放方法与1相同。
4、砼试件的制作、养护及收缩、膨胀试验按GBJ82-85有关标准进行。
五、注意事项
1、x应安放在平整的工作台上，其四个脚应受力均匀，切忌三点着力，以防仪器变形而影响精度。
2、标准杆是仪器的基准长度单位，必须轻拿轻放，防止变形。
3、百分表为精密部件，试件放置及取出时应轻稳仔细，切勿碰撞表架及表杆。
4、每次使用完毕，应在非油漆件表面涂少许润滑油，在百分表活动零件表面涂仪表油。
5、粉尘浓度高的环境或较长时间停用，应采取防尘措施。
|
