混凝土抗劈裂夹具详细内容
一、概述
是根据国标GB/T50081-2002《普通混凝土力学性能试验方法标准》制作而成,它既能满足边长为150mm的立方体标准试件(或边长为100mm非标准立方体试件)抗劈裂强度试验,也能满足特殊情况下Ф150mm×300mm的圆柱体标准试件(或边长为Ф100mm×200mm非标准试件)的劈裂抗拉强度试验.
二、设计依据
GB/T50081-2002《普通混凝土力学性能试验方法标准》
三、相关试验步骤
1、试件采用边长为150mm的立方体标准试件，每组3个试件。
2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15-20mm，厚3-4mm。两种垫条(板)的长度均应不小于试件的边长，木质垫板不得重复使用。
3、试验步骤
(1)检查试件外观，并测量尺寸。
(2)在成型时的顶面和底面划出劈裂面的位置。
(3)按图所示安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
(4)加载：当试件的抗压强度低于30Mpa时，加载速度取0.02-0.05MPa/s,当试件的抗压强度等于或高于30MPa时，应取0.05-0.08MPa/s。当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。记录最大荷载，精确至0.01MPa。
4、{a}867{/a}混凝土立方体试件的劈裂抗拉强度按下式计算：
式中 ——混凝土劈裂抗拉强度(MPa);
——最大荷载(N);
——试件劈裂面面积(mm2)。
5、抗{a}868{/a} 以3个试件测值的算术平均值作为该组试件的劈裂抗拉强度值。
质量:600kg
相关技术参数

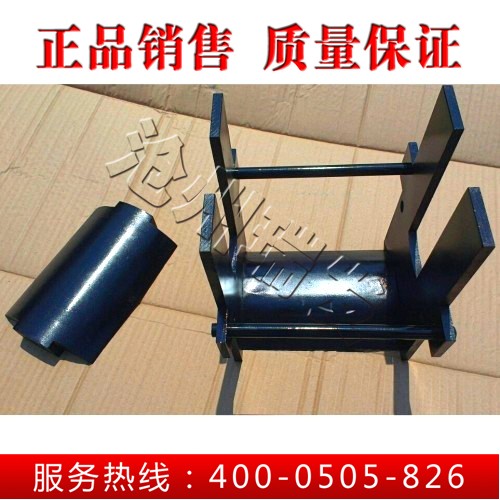

圆柱体技术参数：
1.支架最大垫块:50mm×20mm
2.支架左右档宽度:151mm,101mm
3.长度:305mm
4.净重：25Kg
5.适用机型：通用型，可在各厂生产的万能机、压力机上使用
6.试件尺寸：满足直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)

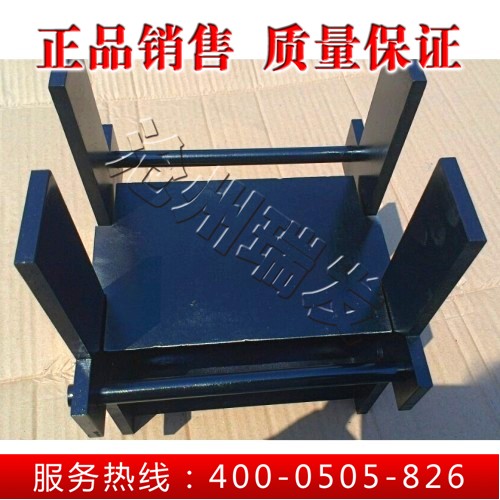

方体技术参数：
1、夹具型号：PL—07型
2、外形尺寸（长×宽×高）:250×210×220mm
3、净重：14.5Kg
4、适用机型：通用型，可在各厂生产的万能机、压力机上使用
5、试件尺寸：满足边长为100mm 、150mm立方体试件
|
